TubeCheck – innvendige målinger med høy nøyaktighet
Manuelle målinger er vanskelig der det er lite rom, spesielt i lange ekstrudere, rør, eller sylindre. Ettersom det har vært flere forespørsler om dette så har MLT utviklet en egen løsning for dette basert på bruk av en laser tracker.

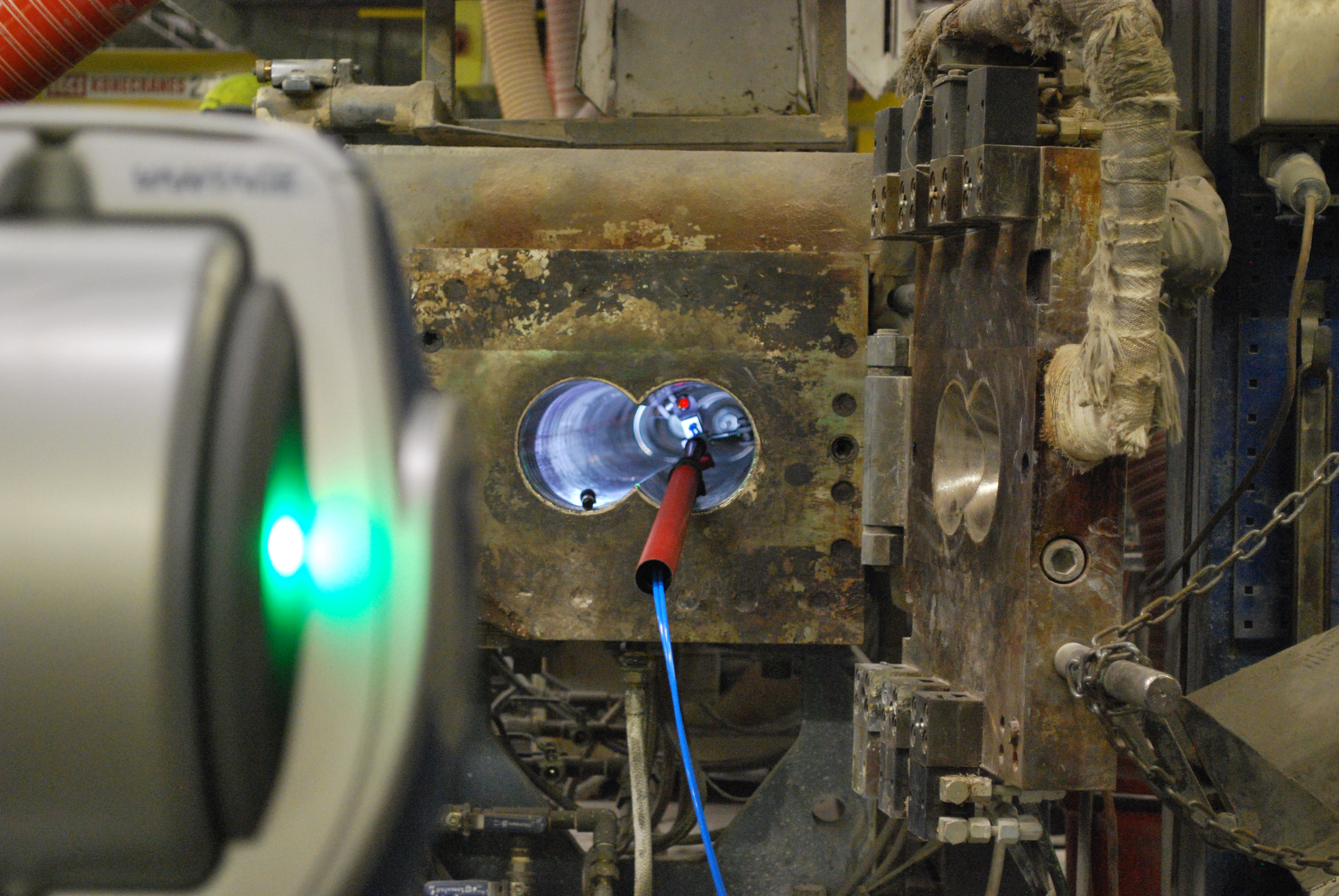

En laser tracker er et nøyaktig og portabelt instrument som sender ivei en laserstråle til et prisme, en SMR. Prismet reflekterer strålen tilbake og vi får registrert et 3D-målepunkt.
Vi har i dag gode løsninger for å måle ned til Ø70mm og en øvre diametergrense eksisterer i prinsippet ikke. Tubecheck gir deg fullstendig innvendig oppmåling med diametere, ovalitet, og retthet på røret. Du velger selv tettheten av målingene, og om det skal utføres i hele lengden eller bare over en delseksjon.
Diametere kan måles med alt fra 3-1000 målepunkter pr. sirkel, og det finnes muligheter for å skanne med proben i rørets lengderetning.
Alle måledata lagres og presenteres i en tydelig og visuell rapport med ønskede nominelle mål og toleranser. Målepunktene tydeliggjøres med fargeavvik og en grafisk representasjon. Rapport i PDF-format eller i en gratis 3D viewer.
Her ser du et eksempel på en rapport med et tverrsnitt tatt på langs av røret.
